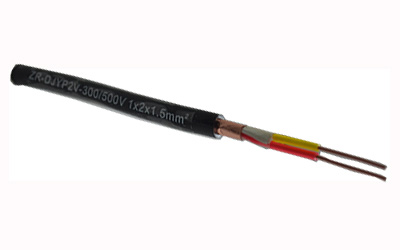

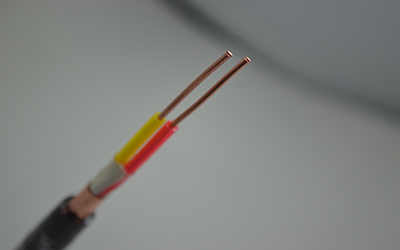

分屏蔽類型計算機電纜
一、依據標準：TICW/06-2009 《計算機與儀表電纜》
?? 本產品適用于發電、冶金、石化等工礦企業電子計算機系統，自動化控制系統的信號傳輸及檢測儀器、儀表等連接用多對屏蔽抗干擾電纜。
三、分屏蔽類型計算機電纜的電氣性能
|
檢驗項目 |
單位 |
技術指標 |
||
|
PE、XLPE絕緣 |
PVC絕緣 |
|||
|
絕緣電阻(20℃) ≥ |
任一線對導體間 |
MΩ·km |
3000 |
25 |
|
線對屏蔽間 |
1 |
1 |
||
|
最大工作電容 |
無屏蔽或只有總屏蔽 |
pF/m |
90 |
150 |
|
分屏或分屏+總屏蔽 |
130 |
280 |
||
|
電容不平衡?≤（測量長度250米） |
有分屏蔽 |
PF |
500 |
500 |
|
無分屏蔽 |
250 |
250 |
||
|
屏蔽抑制系數≤ |
只有分屏或只有分屏 |
? |
0.05 |
0.05 |
|
既有分屏又有分屏 |
? |
0.01 |
0.01 |
|
四、產品型號、名稱
|
型號 |
產品名稱 |
|
DJYPV |
銅芯聚乙烯絕緣銅絲編織分屏蔽聚氯乙烯護套計算機電纜 |
|
DJYP1V |
銅芯聚乙烯絕緣銅塑復合帶分屏蔽聚氯乙烯護套計算機電纜 |
|
DJYP2V |
銅芯聚乙烯絕緣銅帶分屏蔽聚氯乙烯護套計算機電纜 |
|
DJYP3V |
銅芯聚乙烯絕緣鋁塑復合帶分屏蔽聚氯乙烯護套計算機電纜 |
|
DJYJPV |
銅芯交聯聚乙烯絕緣銅絲編織分屏蔽聚氯乙烯護套計算機電纜 |
|
DJYJP1V |
銅芯交聯聚乙烯絕緣銅塑復合帶屏蔽聚氯乙烯護套計算機電纜 |
|
DJYJP2V |
銅芯交聯聚乙烯絕緣銅帶分屏蔽聚氯乙烯護套計算機電纜 |
|
DJYJP3V |
銅芯交聯聚乙烯絕緣鋁塑復合帶分屏蔽聚氯乙烯護套計算機電纜 |
|
DJVPV |
銅芯聚氯乙烯絕緣銅絲編織分屏蔽聚氯乙烯護套計算機電纜 |
|
DJVP1V |
銅芯聚氯乙烯絕緣銅塑復合帶屏蔽聚氯乙烯護套計算機電纜 |
|
DJVP2V |
銅芯聚氯乙烯絕緣銅帶分屏蔽聚氯乙烯護套計算機電纜 |
|
DJVP3V |
銅芯聚氯乙烯絕緣鋁塑復合帶分屏蔽聚氯乙烯護套計算機電纜 |
五、安裝、使用特性
1、PVC、PE絕緣電纜敷設溫度應不低于0℃，XLPE絕緣電纜敷設溫度應不低于-15℃；
2、PVC、PE絕緣電纜導體的長期允許工作溫度為70℃，短路時（最長持續時間不超過5S）電纜導體的最高工作溫度為160℃；
3、XLPE絕緣電纜導體的長期允許工作溫度為90℃，短路時（最長持續時間不超過5S）電纜導體的最高工作溫度為250℃；
4、電纜允許的彎曲半徑：無鎧裝層的電纜，應不小于電纜外徑的6倍；有鎧裝或銅帶屏蔽結構的電纜，應不小于電纜外徑的12倍，有屏蔽層結構的軟電纜，應不小于電纜外徑的6倍。
